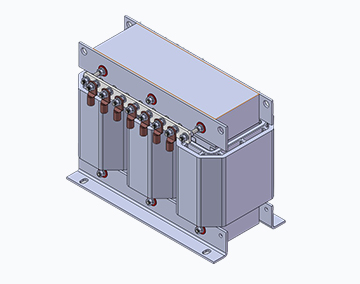

光储一体隔离变压器

2024/1/18

合肥志友电气有限公司是一家专业从事各种高低压变压器、电抗器、智能电能质量装置为主导的高新科技生产企业。合肥市高新企业单位。
公司位于合肥市肥西县中南高科产业园，拥有现代化的标准厂房、专业的生产设备，汇聚了优秀的研发、管理人员，推行当今先进的管理理念。所生产产品广泛用于电力、PCS储能系统、光伏风电、电源系统、电能质量、变频、铁道、航天等行业。公司在吸收国内外先进生产工艺的基础上，严格依照GB、IEC、UL标准，结合生产实际，生产的产品放量低、损耗低、噪音低，各项技术性能指标均超过国家标准或国际标准。公司从产品开发设计、制造、工艺安排及品质控制等各个环节，都严格依照ISO9001运作，并以“零缺陷”为质量目标。

联系我们更多型号

产品概况

志友光伏隔离变压器采取优质资料和先进的工艺技术，专业生产的SG、DG系列三相及单相干式隔离变压器，该系列变压器在电网中不但具有变压功能，还可隔离电网对设备的三次谐波，呵护机器发生的发热和绝缘资料的寿命减少。特别适合进口设备使用(270V进→380V出、315V进-输出380V）规格1KVA-1000KVA之间，用于光伏逆变电源旁路。
由于光伏发电的特殊性，光伏并网系统大规模的投入势必会给电网的可靠性和稳定性带来隐患，如：谐波、闪变、直流偏磁、过电压等。因此，有需要研究合适的方案来解决上述问题。最好的方法是在电网和并网逆变器之间加入隔离变压器，起隔离逆变器和电网的作用。由于有了隔离变压器，逆变器功率器件开关导致的电位浮动所发生的漏电流，以及逆变器在控制中发生的微小直流电流均被有效地隔离抑制。从而不会对电网发生不良的影响。
使用光伏专用变压器上网，变压器没有此外负载，主要考虑的因素就是逆变器的最大输出功率不克不及超出变压器的容量，而逆变器最大输出功率和光伏组件的容量、装置方位角和倾角，以及天气条件，逆变器装置场地等多种因素有关，光伏逆变器最大输出功率一般是组件是0.9左右，变压器的功率因素一般在0.9左右，所以一般要求光伏组件和变压器按1：1配置，或者变压器容量稍大于组件容量。

技术特征

电压变动率：±1%
输出波形失真：无失真（与输入波形比较）
绝缘等级：F级、H级（惯例为H级）耐温180°
工作效率：≥98%
适用频率：50/60Hz
联接方式：△ /Yn
过载能力：允许超出1.5倍额定负载工作1小时（可长期满载）
噪声：≤75dB（1米尺内）
温升：≤110K
绝缘电阻：≥150MΩ
抗电强度：3000VAC/1min
设计寿命：30年
工作环境：温度：-20～+50℃湿度：≤95%RH不结露
工作场合：无腐蚀性气体及导电粉尘
冷却方式：干式风冷

订货需知

用户在购买产品时，请明确以下几点：
1、变压器的基本型号、规格、容量及数量；
2、变压器的初、次级电压；
3、提供次级电压时最好再提供各输出电压的容量分配；
4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。
注：用户如有特殊要求，本公司可以代为设计制造。
产品符合VDE0550、IEC439、JB5555、GB226 UL等国际国家标准
