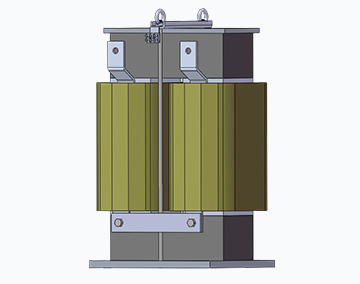

高频直流斩波电抗器

2024/1/18

合肥志友电气有限公司是一家专业从事各种高低压变压器、电抗器、智能电能质量装置为主导的高新科技生产企业。合肥市高新企业单位。
公司位于合肥市肥西县中南高科产业园，拥有现代化的标准厂房、专业的生产设备，汇聚了优秀的研发、管理人员，推行当今先进的管理理念。所生产产品广泛用于电力、PCS储能系统、光伏风电、电源系统、电能质量、变频、铁道、航天等行业。公司在吸收国内外先进生产工艺的基础上，严格依照GB、IEC、UL标准，结合生产实际，生产的产品放量低、损耗低、噪音低，各项技术性能指标均超过国家标准或国际标准。公司从产品开发设计、制造、工艺安排及品质控制等各个环节，都严格依照ISO9001运作，并以“零缺陷”为质量目标。

联系我们更多型号

产品概况

斩波电抗器与牵引蓄电池斩波充电模块配合使用，用于降压斩波电路续流，保一：持整流电流连续，减小电流脉动值，降低电流纹波因数，改善输入功率因数，属于直流滤波电路LC的一部分，抑制变流装置产生的谐波，滤除高次谐波，限制电网电压的瞬变，保护电气设备。应用行业：测试电源直流斩波BUCK/Boost电路，电动汽车控制器测试、电机系统测试、电池模拟器

产品原理

在电流iL的正半周，VT1和VT2高频交替工作： VT1导通且电源电压uS为正半周时，iL积分增长;VT1导通但uS为负半周时，iL积分减小;VT1关断时使VT2导通，iL经VT2续流。在iL的负半周，VT3和VT4高频交替工作，其工作原理与VT1、VT2相同。可控电抗器支路等效电纳的大小取决于电抗器L值和GTO开关工作占空比α的大小，调节改变α即可平滑调节等效电纳;而斩控频率高低将影响补偿器动态性能，如响应速度、谐波含量等。电抗器L值应根据所需要补偿无功功率的容量来确定。

性能特点

额定电压:3-AC380V
绝缘等级:F/H
额定温升:110K
额定噪音:75dB
开关频率:8-20KHZ
材质：硅钢/铁硅
绕组材料:铜
耐电强度:AC3000V50HZ5S漏电流≤5mA
执行标准:GB10229-88电抗器、IEC289-1987电抗器、JB9644-1999半导体传动用电抗器

订货需知

需要提供参数：额定电压（V），额定电流（A），电感值（mH），开关频率，过载能力等
